1.系統綜述

DSI 5100新型變電站綜合自動化系統適用于110kV及以下電壓等級的變電站，該系統全站采用雙以太網傳輸技術、采用國際上最流行IEC 61850通信協議，產品具有成熟的技術和穩定的運行經驗。

2.系統組成

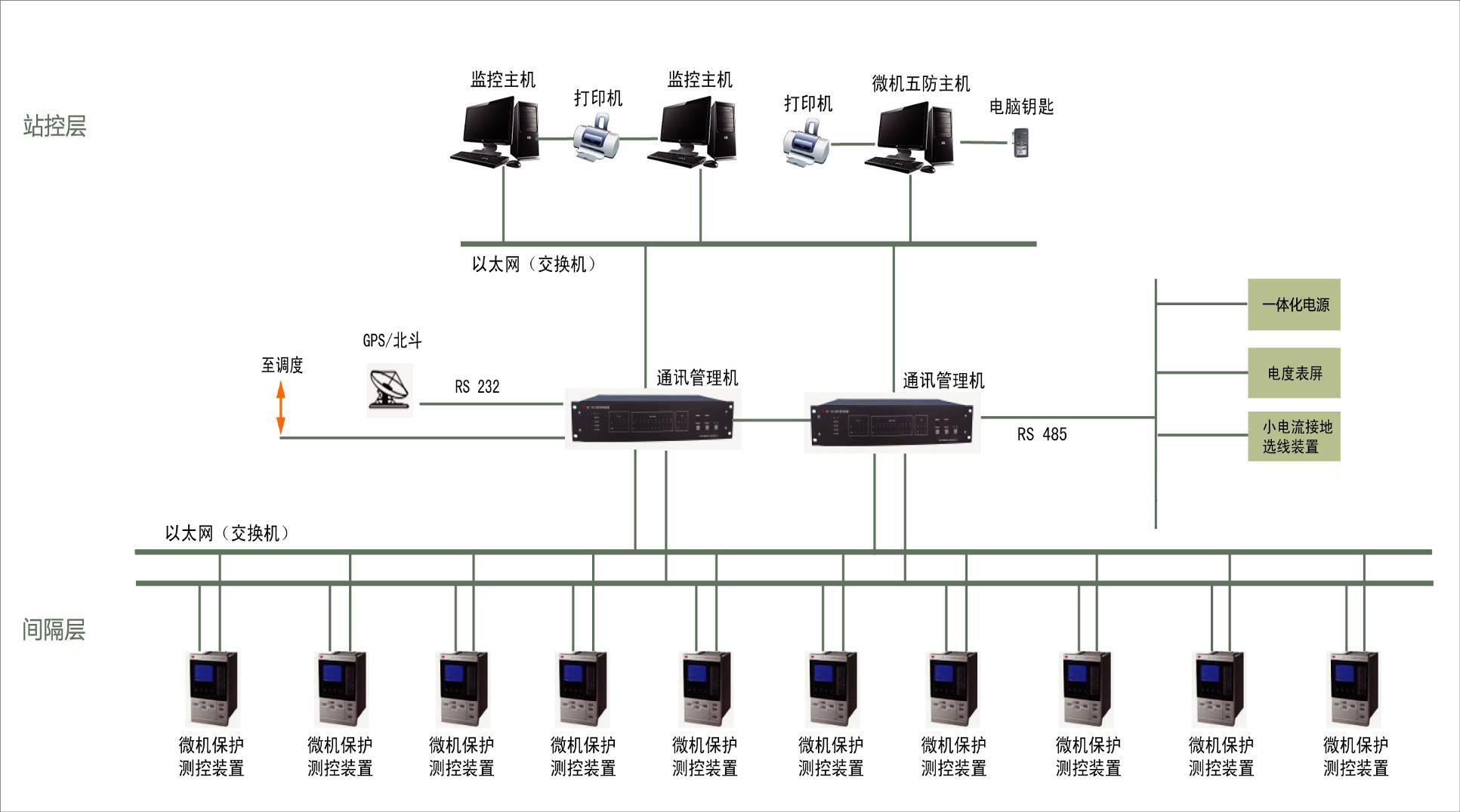

數字化變電站系統采用分層分布式結構，分為變電站層和間隔層。變電站層采用100M雙以太網，間隔層可采用10M或100M以太網，變電站層和間隔層通訊媒介可通過雙絞線或光纖連接，其主要功能如下：

■ 變電站層

采用DSI 5000站內計算機監控與管理系統，負責收集全站的信息，完成站內設備的狀態監視與控制。

■ 間隔層

間隔層的保護裝置、測控裝置、自動裝置等功能相對獨立，僅通過以太網互聯，根據需要可集中組屏或直接下放至開關柜。

3.系統特點

DSI 5100系統基于IEC 61850通訊協議、選用高性能的嵌入式硬件平臺、采用嵌入式操作系統和可編程的設計思想，建立了通用的軟硬件平臺，以適應電力技術和通訊技術的日益快速發展需要：

■ 引入柔性化設計的理念，模塊化的設計方法，在保證可靠性前提下充分滿足用戶的各種功能需求和不同的邏輯需求，并易于實現向新平臺系統的移植和升級；

■ 裝置的保護和自動化功能在開發和工程兩個級別上實現了模塊可編程配置，非標產品可以在現場進行邏輯編程更改；

■ 裝置主CPU采用32位工業級RISC（166MHZ）處理器，A/D轉換采用串行的雙16位A/D同步采樣，2個10/100 M以太網通訊接口、1個USB 2.0口、3個串口；

■ 裝置以COMTRADE格式記錄故障狀態，其中錄波長度、錄波內容、啟動方式均可配置，最長錄波時間長達20秒，并可用錄波數據重復再現故障狀態；

■ 全站網絡可采用雙以太網，規約采用IEC 61850，與站內其它智能設備通訊可采用IEC 60870-5-103規約；

■ 基于GOOSE信息可實現操作聯鎖，VQC、小電流接地選線等集中類功能可分布實時完成，即可靠又減少了二次設備，也大大降低了使用維護成本；

■ 采用流行的嵌入式結構，裝置的背插方式提高了抗干擾能力，能通過15項嚴酷等級的EMC試驗，同時為了檢修維護方便也可從前面更換插件。裝置高6u、寬1/3 19英寸，易于組屏拼裝也可直接安置于開關柜上；

■ 全站GPS同步對時并具有硬脈沖對時接點輸入。
